一、產品介紹

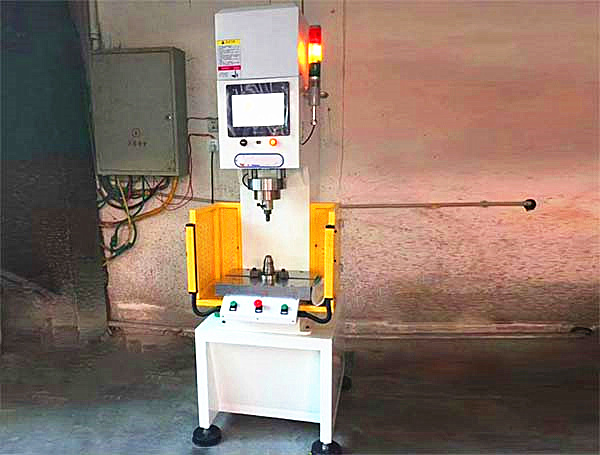

智能壓裝機由伺服馬達驅動滾珠絲杠，實現各種精密零件的壓裝作業，可用于各種壓裝力和位移需要精準控制的裝配，如：液壓泵襯套、葉輪壓裝、軸承的裝配壓裝、汽車、家電零部件的過盈配合等場合，伺服壓裝液壓機不同于其他動力源的設備，其精度更高，能滿足客戶要求。
二、設備性能特點
1、智能壓裝機可以精準控制壓裝速度、位置和壓力，根據裝配工藝和工件，調整相應技術參數，如：速度、停止位置、壓裝位置、移動、停止等工作模式，就可以簡單完成壓裝工作要求；
2、在設備允許行程內，可任意設定機器停止位置，省去昂貴的模具制造成本；
3、在工作完畢后，所有設定和結果數據、壓力位移曲線，都可顯示在壓裝機人機界面，有效控制過盈配合量，避免不良品的出現，還可優化技術參數和工藝設計。
三、設備結構組成
智能伺服壓裝機由壓機控制器、pc遠程編程、雙手按鈕、伺服電機、機架、工作臺、模具等組成。
四、技術參數
|
項目 |
TM-107-10T |
TM-107-15T |
TM-107-20T |
TM-107-30T |
|
額定壓力(Ton) |
10 |
5 |
20 |
30 |
|
作面尺寸 |
500*400 |
500*400 |
600*400 |
600*400 |
|
最大工作高度 |
400 |
400 |
400 |
400 |
|
油缸行程 |
200 |
200 |
200 |
200 |
|
油缸下降速度(mm/s) |
65 |
180 |
180 |
150 |
|
油缸加壓速度(mm/s) |
20 |
30 |
30 |
20 |
|
油缸上升速度(mm/s) |
75 |
150 |
150 |
130 |
|
電源 |
3ф380VAC,50/60Hz |
3ф380VAC,50/60Hz |
3ф380VAC,50/60Hz |
3ф380VAC,50/60Hz |
|
馬達功率(KW) |
3．75 |
2．25 |
2．25 |
3．75 |
備注：以上是智能壓裝機常見的型號及技術參數，市場價格5-10萬元，如需了解其他型號設備配置和報價可直接聯系廠家。
五、工作原理
智能伺服壓裝機采用交流電機驅動，通過滾珠絲桿輸出作用力，實施壓力裝配和壓力位移監測功能。內置的精密壓力傳感器和編碼器，能精準測量速度，壓力和位置。專業開發的控制程序，可保證全過程壓裝力、停止位置、壓裝速度和保壓時間等參數，達到全過程數字化管理。
